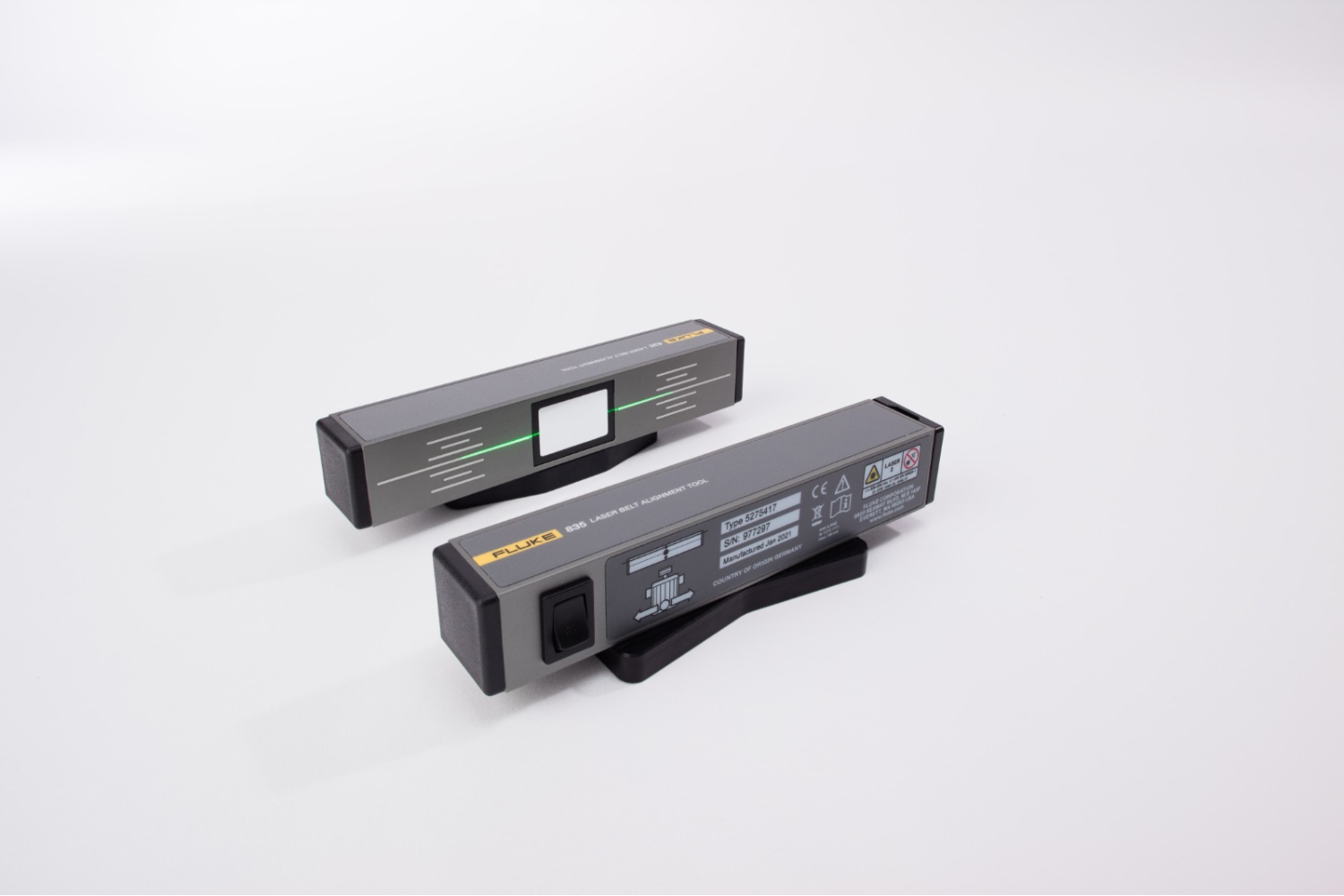

Fluke เครื่องมือจัดแนวสายพานด้วยเลเซอร์ (Laser Belt Alignment Tool) รุ่น 835
การจัดแนวพูลเลย์ (pulley) ที่ถูกต้องช่วยลดแรงตึงไม่สม่ำเสมอและยืดอายุการใช้งานของสายพาน แบริ่ง และซีล (seals) Fluke 835 ผสานเทคโนโลยี OPTALIGN® reflected beam กับเซนเซอร์เลเซอร์เดี่ยวบนตัวส่ง (transmitter) และตัวสะท้อน (reflector) เพื่อแสดงค่า Offset, Vertical angle และ Horizontal angle พร้อมกันแบบเรียลไทม์ ช่วยให้การจัดแนวเสร็จเร็วและแม่นยำโดยช่างเพียงคนเดียว
Datasheet ข้อมูลเพิ่มเติม
ขอราคาหรือคุยกับผู้เชี่ยวชาญโดยตรง
คุณสมบัติเด่น
- OPTALIGN® Reflected Beam — เทคโนโลยีสะท้อนลำแสงเลเซอร์ที่ให้ความละเอียดเชิงมุมสูง โดยใช้เซนเซอร์คู่ (transmitter + reflector) ติดตั้งรวดเร็วและลดความผิดพลาดจากการติดตั้ง
- แสดงผล 3 มิติพร้อมกัน — แสดงค่า Offset, Vertical angle และ Horizontal angle บนหน้าจอเดียว ทำให้การแก้ไขเป็นไปแบบ Live Corrections
- One-person workflow — ออกแบบให้ช่างคนเดียวสามารถติดตั้ง ปรับ และยืนยันการจัดแนวได้
- Live Corrections & Validation — ติดตามผลการปรับแบบเรียลไทม์และยืนยันสถานะ "Aligned" ทันทีเมื่อค่าทั้งหมดเข้าเกณฑ์
- ทนทานระดับไซต์งานอุตสาหกรรม — ตัวเครื่องเป็นอลูมิเนียมอโนไดซ์ (anodized aluminum), กันฝุ่น-น้ำตามมาตรฐาน IP65/IP67 และผ่านการทดสอบตกจาก 2 เมตร
- เชื่อมต่อ Wi-Fi — ส่งผลการวัดไปยังซอฟต์แวร์ ARC 4.0 หรือ Fluke Connect® เพื่อจัดเก็บและสร้างรายงาน "As Found" / "As Left"
- ใช้งานได้นาน — ใช้แบตเตอรี่ AAA 4 ก้อน ให้เวลาใช้งานต่อเนื่องประมาณ 6 ชั่วโมง
- รองรับงานแนวตั้ง 8-point — วัดและจัดแนวบนเครื่องจักรแนวตั้งได้สูงสุด 8 จุด (vertical 8-point alignment)
หลักการทำงาน — OPTALIGN® Reflected Beam
Fluke 835 ใช้การสะท้อนลำแสงเลเซอร์ (reflected beam) ที่ให้การวัดมุมเชิงมิติอย่างแม่นยำโดยไม่ต้องพึ่งการ cross-check หลายจุด เมื่อติดตั้ง transmitter บนชิ้นส่วนคงที่และ reflector บนชิ้นส่วนที่ต้องปรับ ผลต่างของลำแสงจะถูกแปลงเป็นมุม (angle) และการเลื่อนแกน (offset) เพื่อแสดงบนหน้าจอ
การทำงานแบบ One-Person Workflow (สรุปขั้นตอน)
- ติดตั้งตัวส่ง (transmitter) บนพูลเลย์คงที่ และติด reflector บนพูลเลย์ที่ต้องเลื่อน
- อ่านค่าบนหน้าจอแบบเรียลไทม์ทั้ง Offset, Vertical และ Horizontal
- ปรับแก้มุมตั้งฉากด้วยแผ่น shim / ปรับแก้ offset ด้วยการเลื่อนแกน / ปรับมุมแนวนอนตามต้องการ
- ตรวจสอบ Live Corrections จนหน้าจอแสดงสถานะ Aligned
- บันทึกผลและอัปโหลดผลการวัดไปยัง ARC 4.0 หรือ Fluke Connect® หากต้องการจัดทำรายงาน
การเชื่อมต่อและรายงาน
เชื่อมต่อผ่าน Wi-Fi เพื่อส่งข้อมูลไปยังซอฟต์แวร์ ARC 4.0 (PC) หรือ Fluke Connect® (mobile/cloud) เพื่อสร้างรายงานแบบ As Found / As Left เก็บประวัติการจัดแนว และแชร์ผลกับทีมบำรุงรักษา
ความทนทานและการออกแบบ
โครงสร้างผลิตจากอลูมิเนียมอโนไดซ์ (anodized aluminum) ทำให้ทนต่อสภาพงานอุตสาหกรรม ตัวเครื่องและ reflector ติดตั้งด้วยแมกเน็ต (strong magnets) และผ่านมาตรฐาน IP65 / IP67 พร้อมการทดสอบตกจากสูง 2 เมตร
ประโยชน์เชิงธุรกิจ
- ยืดอายุสายพาน แบริ่ง และซีล ลดต้นทุนชิ้นส่วนทดแทน
- ลดเวลาหยุดเครื่อง (downtime) และลดค่าใช้จ่ายในการบำรุงรักษา
- ปรับปรุงประสิทธิภาพการขับเคลื่อนและลดการสูญเสียพลังงาน
- บันทึกและสร้างรายงานได้ทันที ช่วยในกระบวนการตรวจรับและการติดตามผล
Specifications
Fluke 835 Laser Belt Alignment Tool
| Accuracy |
0.2° |
| Laser wavelength |
505 – 535 nm (green — more visible) |
| Output power |
< 1.0 mW |
| Classification class |
Class 2 |
| Measuring distance |
10 m between units |
| Laser line length |
7 m at 5 m distance |
| Controls |
Laser ON/OFF rocker switch |
| Battery type |
4 × AAA alkaline batteries |
| Operating time |
~6 hours |
| Operating temp |
-5 °C to 40 °C |
| Storage temp |
-10 °C to 70 °C |
| Mounting method |
Strong magnets |
| Weight |
0.3 kg |
| Dimensions |
37 × 40 × 170 mm |
| Housing |
Gray anodized aluminum |
Fluke 835 Reflector
| Accuracy |
0.2° |
| Reflector size |
21 × 32 mm |
| Mounting method |
Strong magnets |
| Weight |
0.27 kg |
| Dimensions |
37 × 40 × 170 mm |
| Housing |
Gray anodized aluminum |
| ขนาดสินค้า Product Size |
: |
x x cm
|
| ขนาดบรรจุภัณฑ์ Package Size |
: |
x x cm
|
